Shunt de mesures

À propos : Shunt de mesures

IPSI Solutions propose une gamme complète de shunts de 1 A à 6000 A pour contrôler le courant de protection cathodique en courant continu. La tension est de 100 mV par défaut (50 ou 200 mV sur demande) et la classe de précision de 0,5 ou 1.

Les shunts doivent être installés horizontalement, lames résistantes placées verticalement pour permettre la convection naturelle de l'air ; les boulons de serrage doivent être bloqués afin de minimiser les résistances de contact. En fonctionnement nominal, l'élévation de température est d'environ 120 °C ; après une heure à plein régime, la température des lames ne doit pas dépasser 150 °C pour conserver une précision meilleure que 0,5 %.

À quoi sert un shunt

Mesurer directement un courant de protection impose d'ouvrir le circuit et d'y insérer un ampèremètre. Le shunt évite cette manipulation : installé à demeure dans le circuit, il produit une petite tension proportionnelle au courant, que l'on lit avec un simple voltmètre. C'est ainsi que l'on contrôle, à chaque visite, le débit d'un redresseur ou d'un départ d'anode.

Comment le dimensionner

Le calibre se choisit d'après le courant maximal du circuit, avec une marge pour ne pas fonctionner en permanence à pleine charge. Les consignes de pose indiquées plus haut ne sont pas un détail : un shunt qui chauffe trop ou mal serré perd sa précision, et la mesure du courant de protection devient fausse.

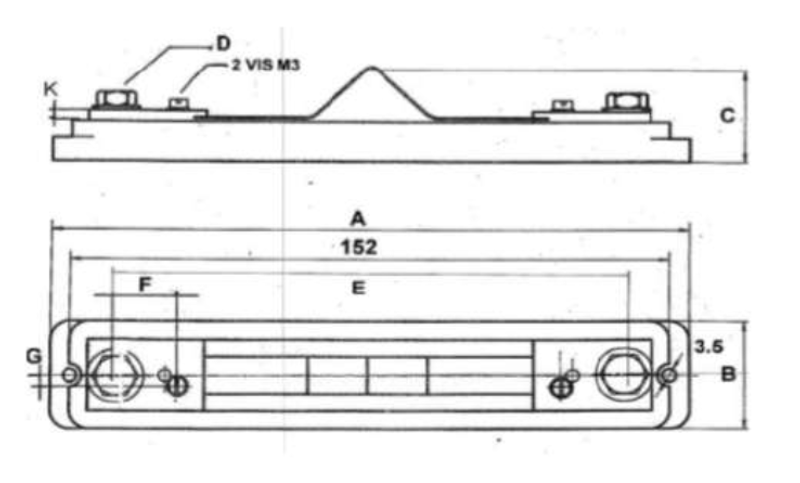

Caractéristiques techniques : Shunt de mesures

Documentation : Shunt de mesures
