Alarme de potentiel AP100 et AP200 Version ADF ou Standard

Name: Alarme de potentiel AP100 et AP200 Version ADF ou Standard
Brand: IPSI Solutions
SKU: DIP-087

Réf. DIP-087

Alarme autonome de surveillance du potentiel de protection cathodique. L'AP200 ajoute un relais de report à distance. Autonomie 10 ans, versions standard (IP66) ou antidéflagrante (Ex II 2 G).

À propos : Alarme de potentiel AP100 et AP200 Version ADF ou Standard

Cette fiche couvre les deux modèles d'alarme de potentiel et leurs deux versions, pour retenir la combinaison adaptée au site. L'AP100 indique localement, par un voyant, l'état de la protection cathodique ; l'AP200 y ajoute un relais à contact libre de potentiel qui transmet l'alarme à distance, vers une supervision ou un automate. Le choix de la version dépend ensuite de l'environnement : standard pour les sites ordinaires, antidéflagrante ADF pour les zones à atmosphère explosible.

Pour garantir l'observation d'un défaut, un acquittement sans ouverture du coffret est nécessaire pour revenir à l'état normal. Grâce aux technologies très basse consommation et optiques embarquées, l'autonomie atteint dix ans en mode normal et un an minimum en mode alarme.

Ce produit est particulièrement conseillé pour la surveillance des citernes enterrées, des stations-services, des zones à risques et des sites isolés sans source d'énergie. Deux versions sont disponibles : standard (boîtier ABS, IP66) et antidéflagrante ADF (alliage d'aluminium marin, Ex II 2 G – Eexd IIC T6) pour les zones gaz 1 et 2.

Choisir en deux questions

Première question : le défaut doit-il être vu sur place ou transmis ? Un site visité régulièrement se contente de l'AP100 et de son voyant ; un site isolé, ou suivi depuis une salle de contrôle, appelle l'AP200 et son relais de report. Deuxième question : le site est-il classé ATEX ? Si oui, la version antidéflagrante ADF s'impose ; sinon, la version standard en boîtier ABS suffit.

Pourquoi une alarme autonome

Alimentée par pile, l'alarme ne dépend ni du réseau électrique ni du redresseur qu'elle surveille : elle reste fiable précisément quand l'installation tombe en panne. L'autonomie de dix ans en mode normal permet de la poser sur des sites sans énergie et de l'oublier entre deux maintenances.

Caractéristiques techniques : Alarme de potentiel AP100 et AP200 Version ADF ou Standard

Alimentation	Pile lithium 3,6 V – 16,4 Ah (D case), durée de vie maximale 10 ans
Consommation	70 µA en mode normal, 1,5 mA en mode alarme
Autonomie	10 ans en mode normal, 1 an minimum en mode alarme (pile neuve)
Sortie alarme (AP200)	Relais monostable normalement ouvert, 12 V maxi, 0,5 W
Entrée électrode (ER/structure)	5 V crête maxi, 3,3 V moyen maxi ; erreur de mesure ±50 mV maxi à 5 V
Voyant	Rouge (λd 626 nm), 12 000 à 16 000 mcd, champ de vision 80° direct / 140° indirect
Version standard	Boîtier ABS gris RAL 7035 à couvercle transparent, 121 × 186 × 86 mm, 800 g, IP66 / NEMA 4.4X / IK07

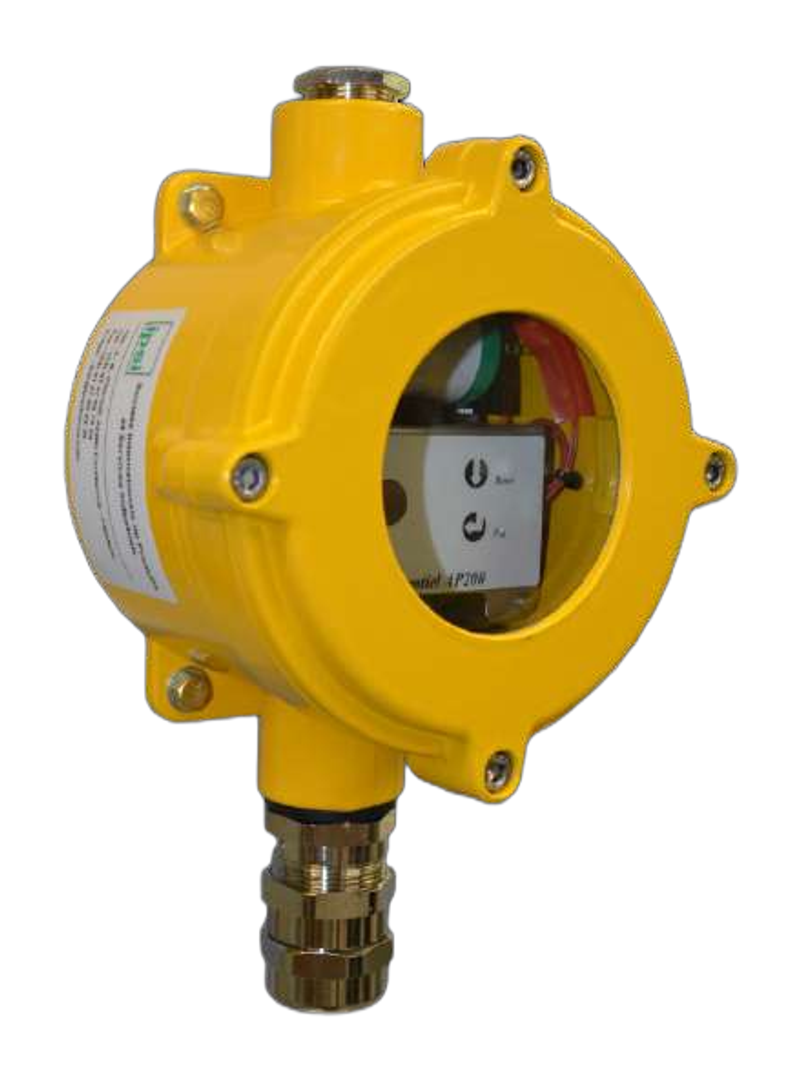

Version ADF	Alliage d'aluminium marin AS10GY30 jaune RAL 1003, 166 × 195 × 109 mm, 2,2 kg, Ex II 2 G – Eexd IIC T6, IP56
Environnement gaz (ADF)	Zone 1 et zone 2, classification de surface T6
Température	Service -20 °C à +40 °C, stockage -40 °C à +85 °C
Implantation	Murale, fixation par 4 vis
