Interrupteur cyclique CR100

À propos : Interrupteur cyclique CR100

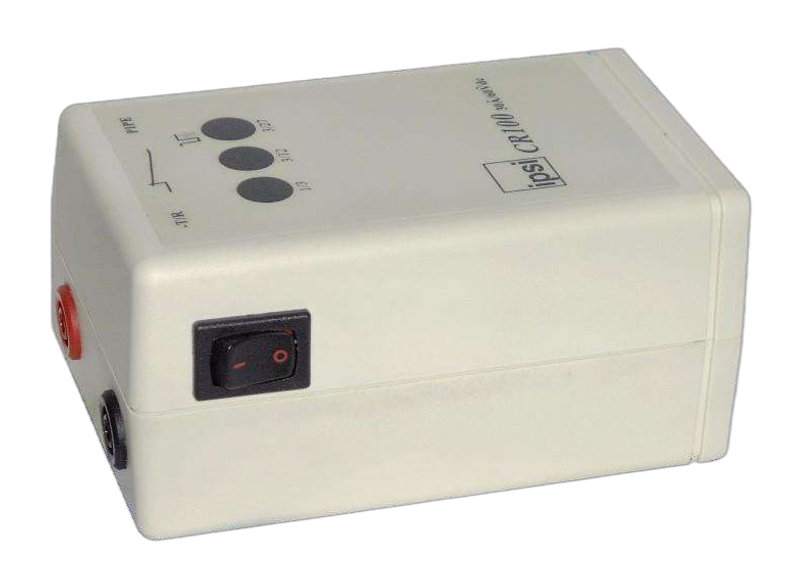

Le CR100 est un interrupteur d'emploi très simple pour réaliser des mesures On/Off sur des ouvrages ne comportant qu'un seul redresseur de protection cathodique. De taille réduite, il trouve sa place dans la caisse à outils du technicien. Son contact sec n'engendre aucune chute de tension, contrairement aux relais électroniques, ce qui le rend également utilisable sur des anodes galvaniques.

Il propose trois cycles de coupure : 4 s (3 s On / 1 s Off), 15 s (12 s On / 3 s Off) et 30 s (27 s On / 3 s Off), avec un pouvoir de coupure de 20 A sous 60 V. Pour des courants plus importants (50 à 200 A) et une synchronisation par GPS, IPSI Solutions propose d'autres interrupteurs cycliques.

Pourquoi couper le courant pendant la mesure

Un potentiel mesuré pendant que le redresseur débite inclut une chute de tension dans le sol, qui le fait paraître plus négatif qu'il n'est. Pour vérifier le critère de protection, on mesure le potentiel à l'instant qui suit la coupure : c'est le potentiel OFF. Le CR100 réalise ces coupures de façon cyclique et régulière, ce qui permet de lire les deux valeurs successivement.

CR100 ou interrupteur GPS ?

Le CR100 suffit lorsqu'un seul redresseur alimente l'ouvrage. S'il y en a plusieurs, il faut couper toutes les sources au même instant, faute de quoi la mesure reste faussée par celles qui débitent encore : des interrupteurs synchronisés par GPS sont alors nécessaires, de même que pour les courants dépassant 20 A.

Caractéristiques techniques : Interrupteur cyclique CR100

Documentation : Interrupteur cyclique CR100
