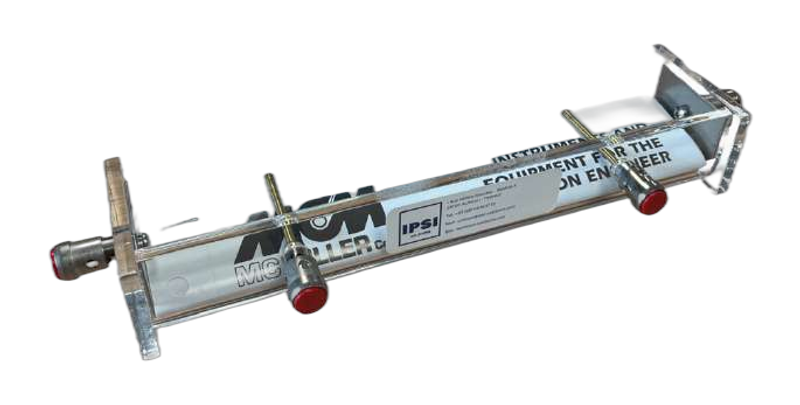

Soil Box pour mesure sol et eau

À propos : Soil Box pour mesure sol et eau

La Soil Box permet de mesurer la résistivité d'un sol, d'une eau ou de tout autre liquide. Sa conception robuste autorise une utilisation sur chantier comme en laboratoire, ce qui en fait un équipement de base du technicien et de l'expert en protection cathodique.

Elle s'utilise avec un telluromètre capable de mesurer des valeurs de résistance élevées : nous recommandons un appareil dont le calibre maximum dépasse 10 kΩ. Les broches extérieures se raccordent aux bornes C1 et C2 du mesureur, les broches intérieures aux bornes P1 et P2 ; la résistance lue en ohms se convertit directement en Ω.m.

Pour les sols, le compactage de l'échantillon dans la boîte est déterminant pour la précision de la mesure et doit reproduire celui du terrain de prélèvement (procédure ASTM G-57). Pour les liquides, la boîte doit être remplie exactement à ras bord afin de garantir la répétabilité des mesures.

Pourquoi mesurer la résistivité

La résistivité du sol conditionne presque tout en protection cathodique : son agressivité vis-à-vis de l'acier, le choix entre anodes sacrificielles et courant imposé, l'alliage des anodes, le dimensionnement du déversoir. La mesure sur le terrain par la méthode des quatre électrodes donne une valeur moyenne sur une profondeur ; la Soil Box mesure, elle, un échantillon précis, prélevé à la cote de pose ou dans une eau.

Quand l'utiliser

Pour compléter une campagne de mesures sur site, vérifier un échantillon prélevé à la profondeur de la conduite, ou mesurer la résistivité d'une eau avant de choisir des anodes pour un ouvrage immergé. Elle s'utilise avec un telluromètre de calibre élevé, comme indiqué plus haut.
