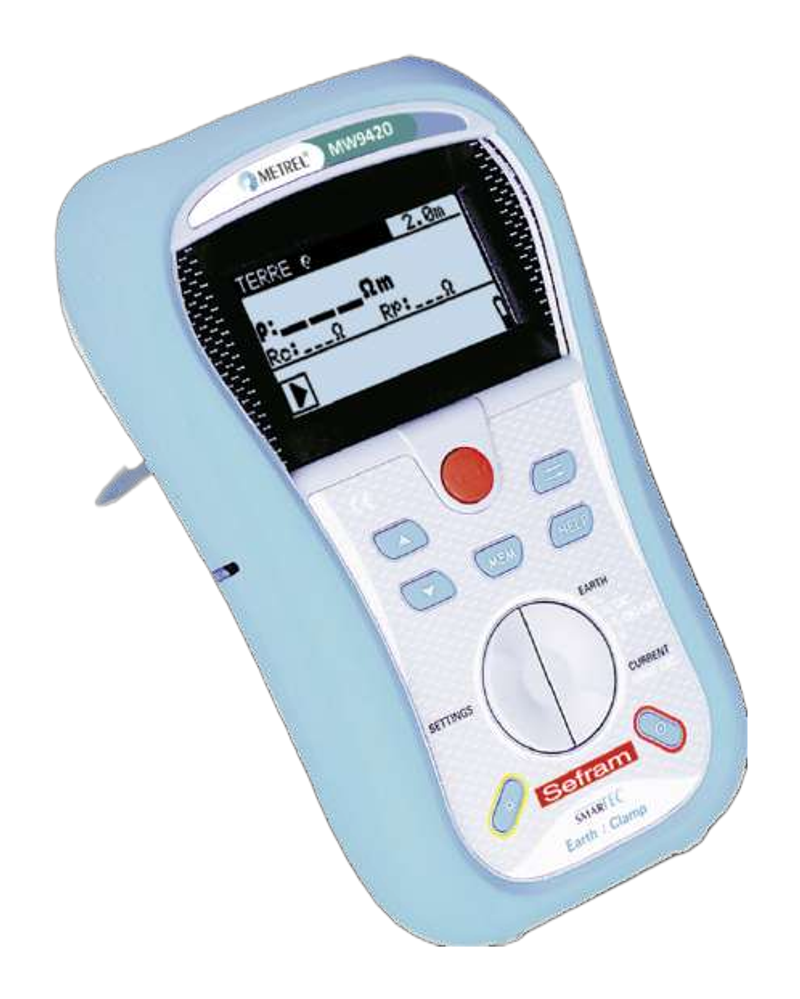

Telluromètre / mesureur de terre MW9420

À propos : Telluromètre / mesureur de terre MW9420

Le MW9420 permet la mesure de terre selon plusieurs méthodes : méthode standard (avec piquets), méthode sélective (avec une pince, en option), méthode des 2 pinces (option) et mesure des courants de fuite (pince en option), ainsi que la mesure de résistivité des sols. Particulièrement adapté aux mesures de protection cathodique, il peut être accompagné d'une Soil Box sur demande.

Son nouveau concept de boîtier est compact et robuste, avec un afficheur LCD graphique, une indication lumineuse PASS/FAIL, une alimentation par accumulateurs rechargeables (autonomie 20 h), un support magnétique intégré pour le travail mains libres, une sécurité 50 V CAT IV et des interfaces RS-232 et USB. Il est livré avec adaptateur secteur, 6 accus NiMH, 4 piquets de terre, 2 câbles de 4,5 m et 2 câbles de 20 m, et un manuel. Accessoires en option : pinces (courant de fuite, courant), kits de cordons, kit de mesure 50 m, sacs de transport et logiciel de création de rapports.

Son rôle en protection cathodique

Avant de concevoir une protection, il faut connaître le sol : sa résistivité indique son agressivité et guide le choix des anodes et du déversoir. Le MW9420 mesure cette résistivité sur le terrain. Une fois l'installation en place, il sert aussi à contrôler la résistance des prises de terre et des déversoirs, dont l'augmentation trahit un vieillissement.

Pourquoi plusieurs méthodes

La méthode des piquets donne la mesure de référence. Les méthodes à pince évitent de déconnecter une prise de terre en service, ce qui est précieux sur un site en exploitation. La mesure des courants de fuite aide à repérer des circulations de courant indésirables.

Caractéristiques techniques : Telluromètre / mesureur de terre MW9420

Documentation : Telluromètre / mesureur de terre MW9420
