Piquet à témoin 100 cm²

À propos : Piquet à témoin 100 cm²

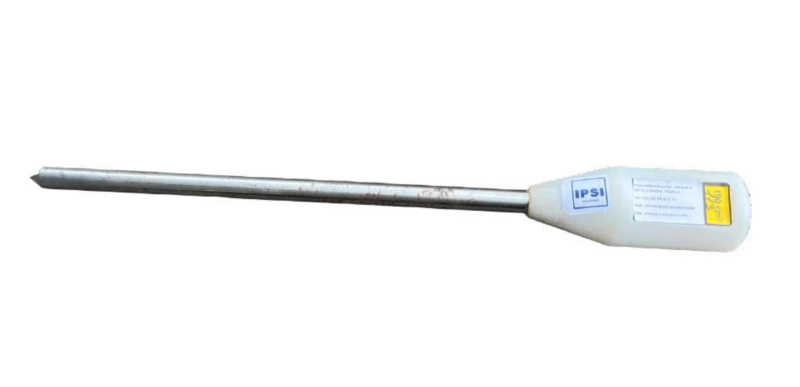

Le piquet à témoin est équipé d'une canne de mesure calibrée 100 cm², de 370 mm de longueur et 12 mm de diamètre, montée sur un support isolant permettant de l'enfoncer dans le sol. La tête support reçoit une douille de sécurité jaune de type SLB4.

Les matériaux sont sélectionnés pour l'usage : support isolant en ERTALON 6 SA, acier de contact C45 (axe Ø12 mm), support isolant noir en polyacétal (POM) de 2 mm, bague calibrée en C45 et tête 60×50 en ERTALON 6 SA. Il existe en calibres 5, 10, 25, 50 et 100 cm².

À quoi sert un piquet témoin

Le piquet témoin offre au technicien une surface d'acier calibrée qu'il enfonce dans le sol au moment de la mesure. Relié à la conduite, il se comporte comme un défaut de revêtement de surface connue : il permet de mesurer le potentiel et la densité de courant qu'y produit la protection cathodique, sans excavation ni coupon installé à demeure.

Quel calibre choisir

La gamme va de 5 à 100 cm². Le calibre 100 cm² simplifie le calcul de densité de courant ; les calibres plus petits représentent des défauts de revêtement plus fins. Les matériaux isolants du support évitent tout contact parasite entre la tige et le sol en dehors de la surface calibrée.
