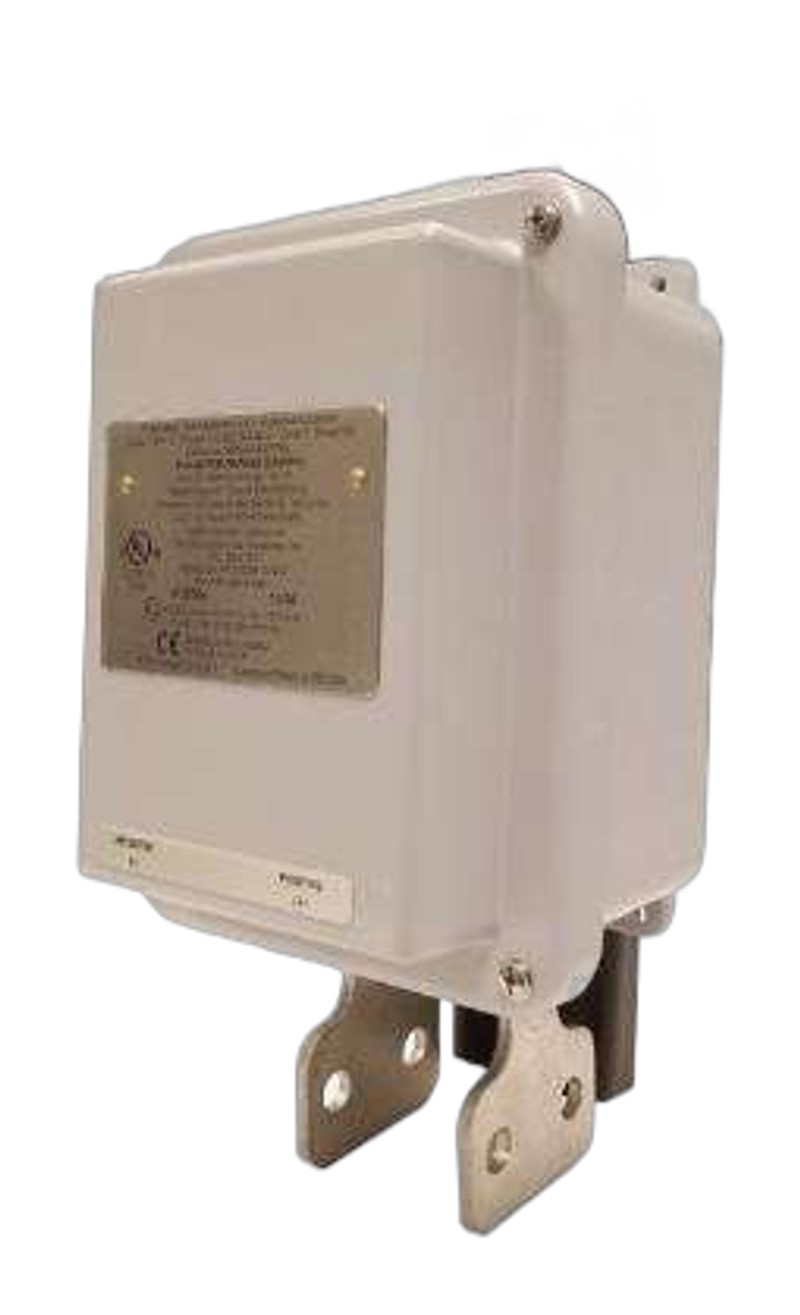

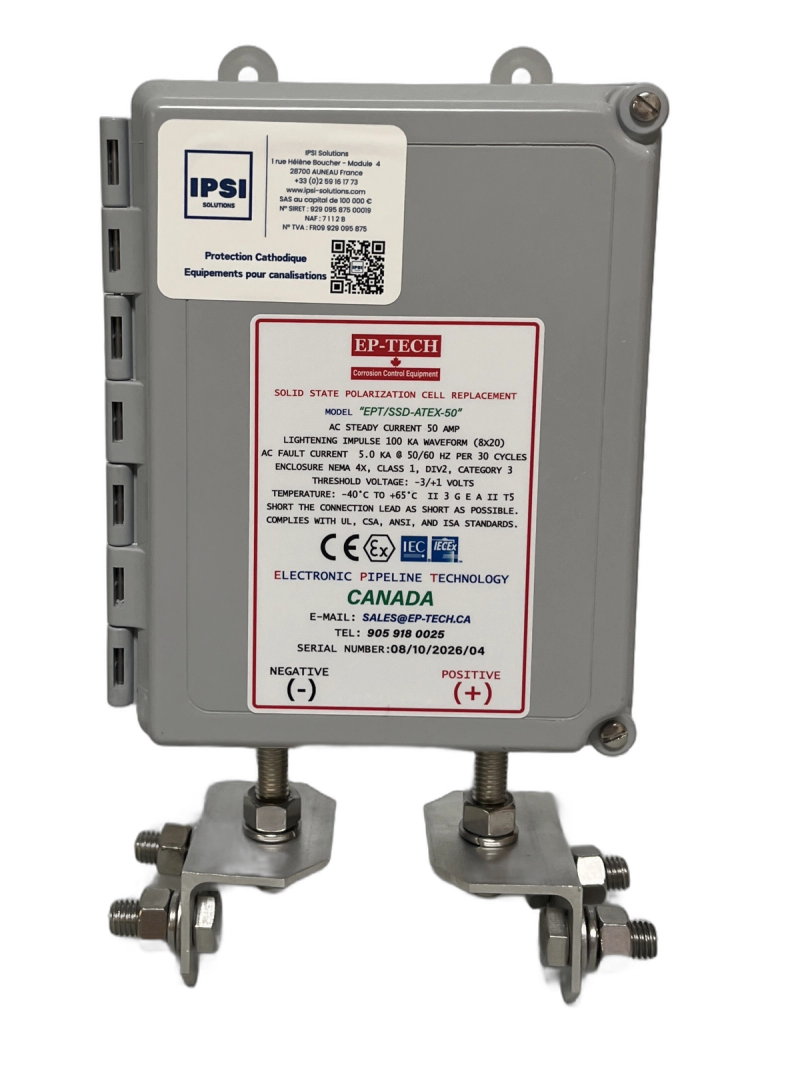

Cellule de polarisation PCR
Réf. DIP-046
Cellule de polarisation PCR : découple le courant DC de protection cathodique tout en écoulant les courants AC permanents ou de défaut. Protège joints isolants et structures. Zone ATEX 2.
Description
Installée entre deux masses à potentiels DC différents, la cellule de polarisation PCR découple la partie utile du courant de protection cathodique vis-à-vis des courants alternatifs. Elle réduit les influences AC, même de faible niveau, tout en conservant le niveau de protection cathodique de la structure. Elle est particulièrement utile en présence de tensions alternatives permanentes ou de défaut (chute d'un câble HT au sol) et contre les montées de tension dues aux effets indirects de la foudre.
Elle s'installe en coffret, sur brides (via des pattes adaptées) ou sur poteau, et peut être utilisée en zone ATEX niveau 2. Livrée en standard en -3/+V DC (autre plage sur demande), elle présente une tenue en courant de défaut de 3,7, 5, 10 ou 14 kA et un écoulement jusqu'à 100 kA pour les chocs de foudre. Elle protège également les joints isolants monoblocs et les kits isolants contre les surtensions.
Caractéristiques techniques
| Fonction | Découplage DC / écoulement AC, protection des joints isolants |
| Tension de blocage DC | -3/+V (autre plage sur demande) |
| Courant de défaut AC | 3,7 / 5 / 10 ou 14 kA |
| Courant de foudre | Jusqu'à 100 kA |
| Zone ATEX | Niveau 2 |
| Montage | Coffret, brides (pattes) ou poteau |
