Transformateur redresseur type air

À propos : Transformateur redresseur type air

Le transformateur redresseur type air assure l'alimentation en courant continu des systèmes de protection cathodique à courant imposé (ICCP). Alimenté en monophasé 230 V ou triphasé 400 V, il délivre une tension de sortie de 12 à 150 V CC et un courant de 1 à 250 A CC, pour s'adapter à toutes les configurations de réseaux enterrés ou immergés.

Trois types de régulation sont proposés selon le besoin : manuelle par autotransformateur variable, semi-automatique par pont mixte, ou automatique asservie par AutoPC pour un maintien permanent du potentiel de consigne.

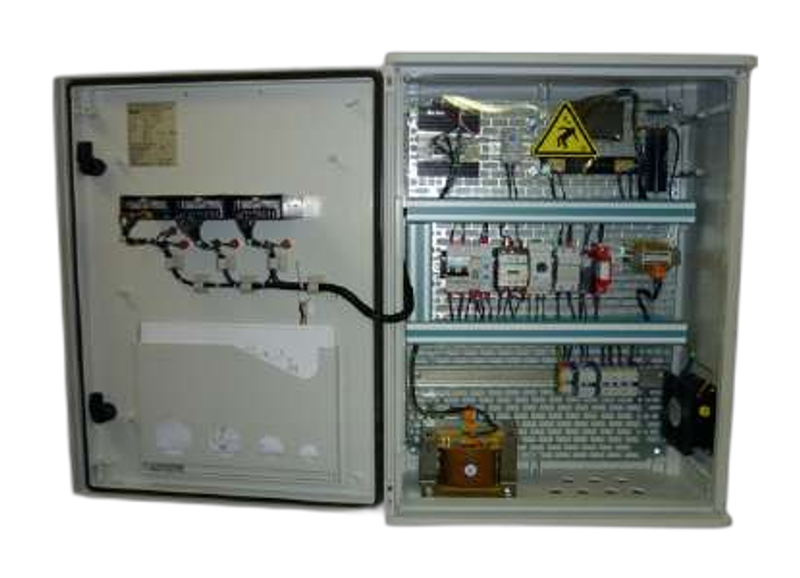

L'appareil est disponible en coffret acier peint époxy (IP55 / IK10), en coffret polyester (IP66 / IK10) adapté aux ambiances corrosives, ou en version rack intégrée dans une baie acier. Il fonctionne dans une plage de température ambiante de -20 °C à +55 °C.

Le cœur d'une protection par courant imposé

Le transformateur-redresseur convertit le courant alternatif du réseau en courant continu et l'injecte, par le déversoir, dans le sol ou l'eau. C'est lui qui fixe le niveau de protection de tout l'ouvrage : une sortie insuffisante laisse la structure se corroder, une sortie excessive peut décoller le revêtement. Le choix de sa régulation compte donc autant que sa puissance.

Quelle régulation choisir

La régulation manuelle convient aux installations stables, réglées une fois puis contrôlées périodiquement. La régulation automatique asservie maintient en permanence le potentiel de consigne quand les conditions varient : humidité du sol, courants vagabonds, vieillissement du revêtement. Côté coffret, la version polyester est à privilégier en ambiance corrosive.

Air ou huile ?

Le refroidissement par air couvre l'essentiel des besoins. Pour les fortes puissances, la version à refroidissement par huile prend le relais.
