Cellules de découplage

À propos : Cellules de découplage

Les cellules de découplage protègent les joints isolants (kits ou monoblocs) et assurent la mitigation des courants alternatifs en stoppant la circulation du courant DC de protection cathodique. Sur une installation, elles réduisent les consommations de courant non désirées sur les masses annexes.

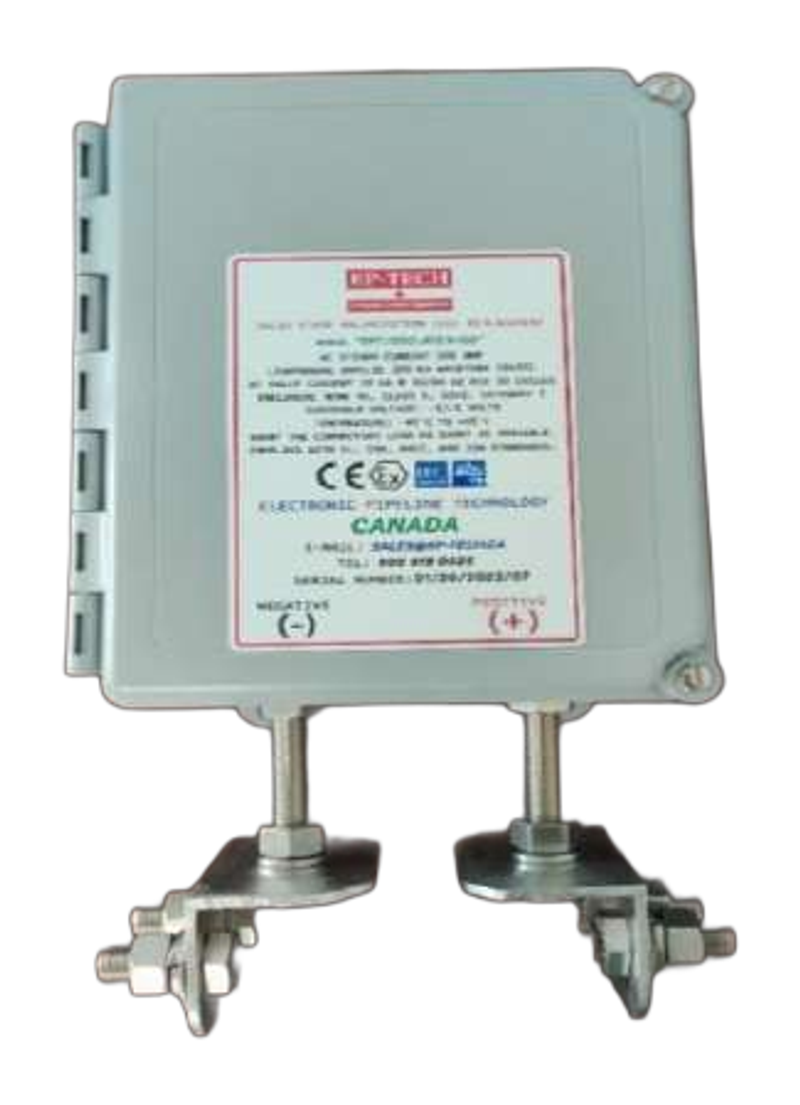

Elles supportent un courant permanent (AC/DC) de 100 A, un courant de défaut AC de 2 à 50 kA (50/60 Hz, 30 cycles) et un courant de foudre de 100 kA (8×20 et 10/350 µs), avec un seuil de blocage DC -3/+1 V ou -2/+2 V en option, sur une plage de -45 à +65 °C. Les boîtiers antidéflagrants (T6, NEMA 4X, Class 1 Div 2, IP67) sont conformes aux normes UL, CSA, ANSI, ISA, ATEX et IECEx. Elles s'installent en coffret ou directement sur les pattes des joints isolants.

Le dilemme qu'elles résolvent

La sécurité électrique exige de relier une conduite à la terre ou à certaines masses, notamment de part et d'autre d'un joint isolant, pour évacuer les défauts et la foudre. La protection cathodique exige au contraire de l'en isoler, sans quoi son courant continu fuit vers ces masses. La cellule de découplage concilie les deux : elle bloque le courant continu de protection et laisse passer le courant alternatif, les défauts et la foudre.

Quand en installer

Aux joints isolants exposés aux surtensions, sur les conduites longeant des lignes haute tension où l'on doit écouler le courant alternatif induit, et partout où la conduite doit être reliée à une terre sans perdre sa protection. Leur certification permet de les installer en zone explosible.
