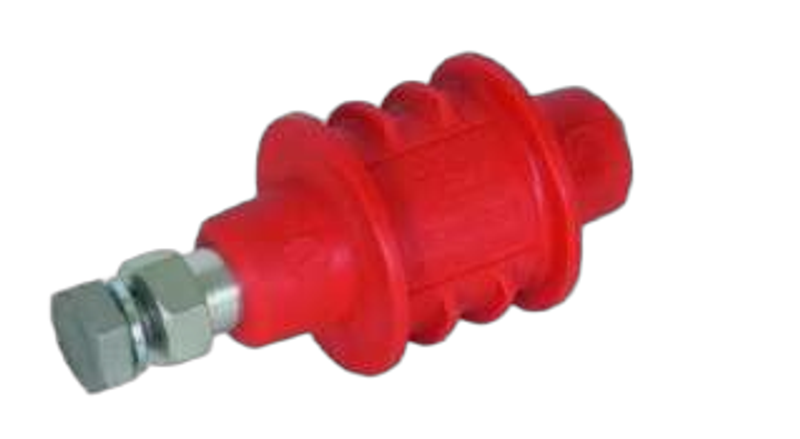

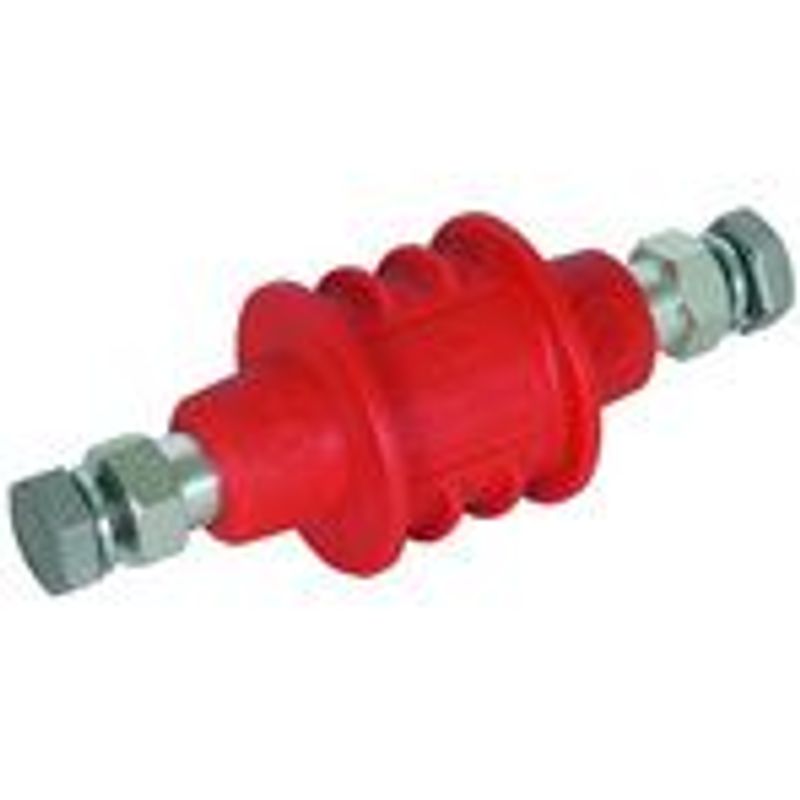

Éclateur EXFS 100 (zone 1)
Réf. DIP-039
Éclateur de protection foudre antidéflagrant EXFS 100 pour zone 1 (Ex db IIC T6). Courant de foudre 100 kA (10/350 µs), tension d'amorçage ≤1,25 kV, IP67.
Description
L'éclateur EXFS 100 assure le raccordement ou la mise à la terre indirecte d'éléments d'installation isolés lors d'un impact de foudre, pour la protection foudre (CEI / NF EN 62305) en zone à risque d'explosion (zone 1). Conforme à la directive ATEX, il présente une conception résistant à de très fortes charges. Un conducteur flexible 1×25 mm² est disponible en option ; pour l'installation sur un kit isolant, les pattes de fixation IF1 et IF3 sont recommandées.
Éclateur isolant selon EN/IEC 62561-3, il offre un courant de foudre (10/350) Iimp de 100 kA (classe H), une tension assignée de 250 V (50/60 Hz), une tension d'amorçage de choc ≤1,25 kV, une plage -20 à +60 °C et un indice IP67. Marquages gaz II 2 G Ex db IIC T6 Gb et poussières II 2 D Ex tb IIIC T80 °C Db ; approbations ATEX (DEKRA 11ATEX0178 X), IECEx, UL et Inmetro. Boîtier 100 mm × Ø45,5 mm, raccordement par bague filetée M10.
Caractéristiques techniques
| Type | Éclateur isolant EN/IEC 62561-3 |
| Zone ATEX | Zone 1 – Ex db IIC T6 Gb / Ex tb IIIC T80 °C Db |
| Courant de foudre (10/350) Iimp | 100 kA (classe H) |
| Tension assignée (50/60 Hz) | 250 V |
| Tension d'amorçage de choc | ≤ 1,25 kV |
| Température | -20 à +60 °C |
| Indice de protection | IP67 |
| Approbations | ATEX (DEKRA 11ATEX0178 X), IECEx, UL, Inmetro |
| Boîtier | 100 mm × Ø45,5 mm, raccordement M10 |
| Option | Conducteur flexible 1×25 mm², pattes IF1/IF3 |
