Un joint isolant interrompt la continuité électrique d'une canalisation afin de délimiter le tronçon que doit couvrir la protection cathodique. Sans cette coupure, le courant injecté fuit vers les installations raccordées et les ouvrages voisins, ce qui fausse le dimensionnement et peut les exposer à des interférences. Les modèles monobloc, des séries 150 à 2500, se soudent directement sur la conduite : pièces forgées et pièces isolantes y sont assemblées puis contrôlées en usine, et chaque joint est livré avec ses certificats d'essais. Ils conviennent aux liaisons définitives, y compris enterrées, tandis que les kits isolants décrits ci-dessous se montent entre brides sur des installations accessibles.

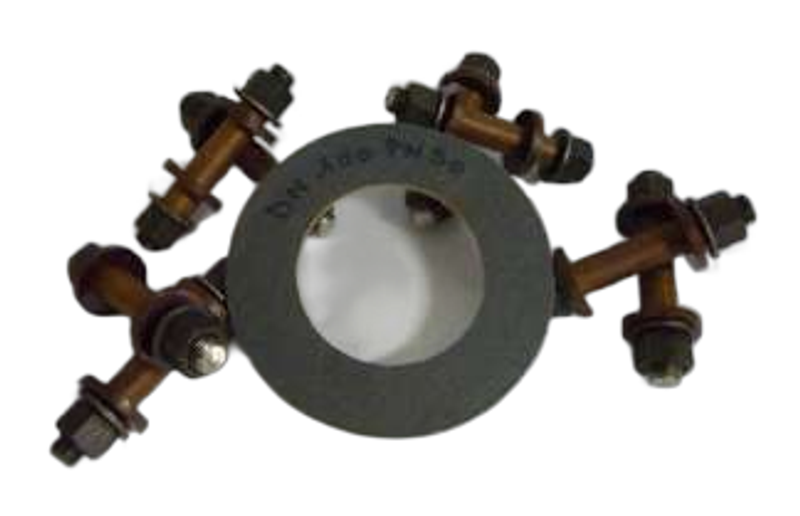

Les kits isolants (séries 150 à 1500, température de service maximale 80 °C) s'assemblent entre brides. Le kit AA1 comprend un joint annulaire contrecollé entre deux joints d'étanchéité, des canons et des rondelles isolantes ; le kit AA4 reprend le kit AA1 en y ajoutant sa boulonnerie (boulons ou tiges filetées, rondelles et écrous, avec certificat matière).

Où placer un joint isolant

Aux limites de l'ouvrage protégé : en entrée et sortie de poste de détente ou de comptage, au raccordement à un réseau tiers, à l'entrée d'un site industriel, ou de part et d'autre d'une zone soumise à des courants vagabonds. Chaque joint délimite un tronçon dont la protection peut être dimensionnée et mesurée indépendamment.

Monobloc ou kit ?

Le joint monobloc, soudé et indémontable, convient aux points enterrés et définitifs. Le kit isolant se monte entre deux brides existantes, ce qui le destine aux installations accessibles, en poste ou en aérien, où l'on veut pouvoir intervenir. Dans les deux cas, l'isolation se vérifie après pose : un joint court-circuité annule la séparation électrique sans rien laisser paraître.
