Éclateur de lignes antidéflagrant EXFS L
Réf. DIP-038
Éclateur de protection foudre antidéflagrant (ATEX zone 2) pour le pontage des pièces d'isolement sur tuyaux sous protection cathodique. Courant de foudre 50 kA, IP54.
Description

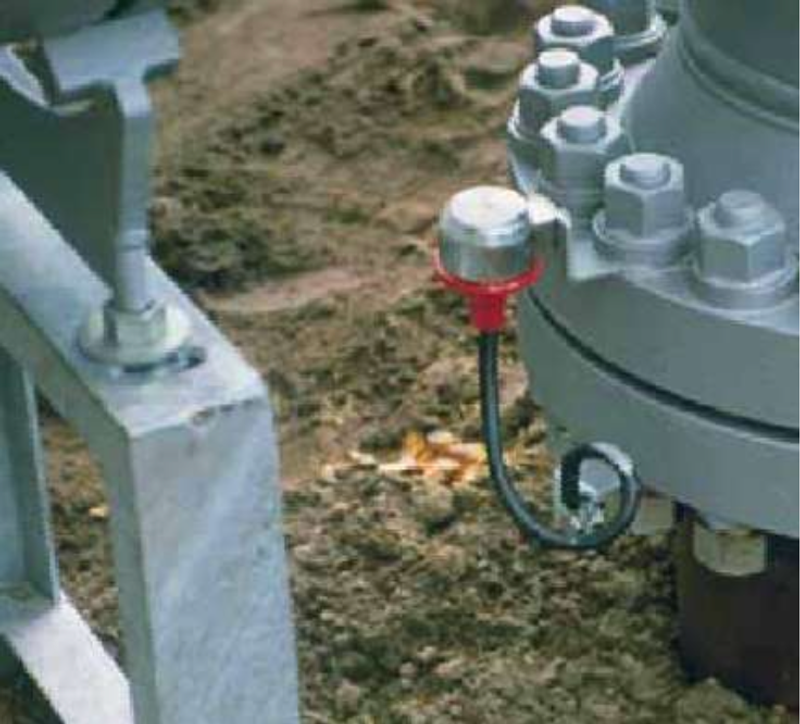

Cet éclateur de lignes assure le raccordement ou la mise à la terre indirecte d'éléments d'installation isolés lors d'un impact de foudre, ainsi que le pontage de pièces d'isolement sur des segments de tuyaux protégés cathodiquement. Il est conforme à l'équilibrage de potentiel pour la protection contre la foudre (CEI / NF EN 62305) en zone à risque d'explosion (zone 2) et à la directive ATEX.
Son boîtier en zinc moulé sous pression résiste à la corrosion ; il est doté d'une calotte plastique et d'un raccordement conducteur flexible, avec une conception résistant à de très fortes charges. La gamme EXFS L100 / L200 / L300 présente un courant de foudre (10/350) Iimp de 50 kA, un courant nominal de décharge (8/20) In de 100 kA et une tension permanente de 300 V (marquage Ex II 3 G EEx nC II T4, IP54, certification ZELM 03 ATEX 3192X).
Caractéristiques techniques
| Fonction | Éclateur de protection foudre / pontage de pièces d'isolement |
| Zone ATEX | Zone 2 – Ex II 3 G EEx nC II T4 |
| Courant de foudre (10/350) Iimp | 50 kA |
| Courant nominal de décharge (8/20) In | 100 kA |
| Tension permanente (50 Hz) | 300 V |
| Tension d'amorçage de choc | ≤ 2,5 kV |
| Température | -20 à +80 °C |
| Indice de protection | IP54 |
| Boîtier | Zinc moulé, 90 mm × Ø63 mm |
| Certification | ZELM 03 ATEX 3192X (CEI / NF EN 62305) |
