Coffret joints isolants Exd
Réf. DIP-026
Coffret de shuntage antidéflagrant (Exd, ATEX zones 1 et 2) pour contrôler les influences de protection cathodique entre canalisations. Fonte d'aluminium marine, IP66.
Description
Le coffret joints isolants Exd est un coffret de shuntage destiné à contrôler les influences de la protection cathodique entre des canalisations métalliques parallèles ou se croisant.

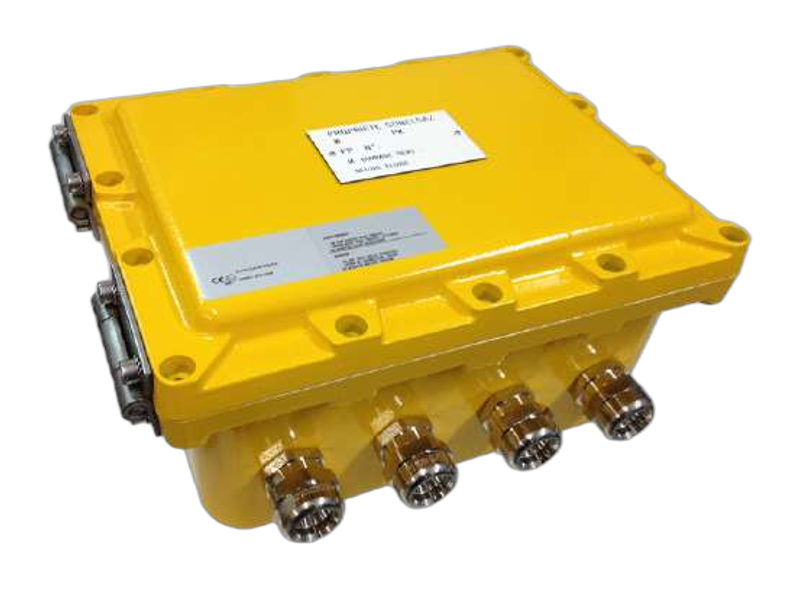

Il est constitué d'un coffret en fonte d'aluminium marine AS10GY30, peinture polyuréthane jaune RAL 1003, de type antidéflagrant (ATEX zones 1 et 2, EEx « d »), avec visserie inox et étanchéité IP66. Le marquage est conforme à la norme NF EN 60079-1 et à la directive ATEX ; le couvercle est monté sur charnières et fermé par vis six pans Allen. Dimensions extérieures : 410 × 300 × 167 mm.
Il est équipé d'une platine isolante recevant 1 éclateur type EXFS 200 ATEX, 5 barrettes cuivre amovibles, 1 barrette cuivre fixe, 5 cosses à sertir 1 × 16 mm², un tube support acier galvanisé Ø3" (1,40 m) et 2 étriers de fixation, pour un montage sur tube de 80 mm de diamètre.
Caractéristiques techniques
| Fonction | Shuntage et contrôle des influences PC entre canalisations |
| Matériau | Fonte d'aluminium marine AS10GY30, RAL 1003 |
| Antidéflagrant | ATEX zones 1 et 2, EEx « d », NF EN 60079-1 |
| Étanchéité | IP66 |
| Dimensions | 410 × 300 × 167 mm |
| Équipement | Éclateur EXFS 200 ATEX, 5 barrettes amovibles + 1 fixe, cosses 1 × 16 mm² |
| Support | Tube Ø3" galvanisé 1,40 m, fixation sur tube Ø80 mm |
