Prise de mesure PM100 sécurisée

À propos : Prise de mesure PM100 sécurisée

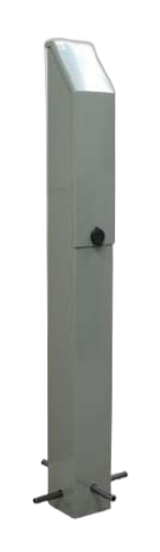

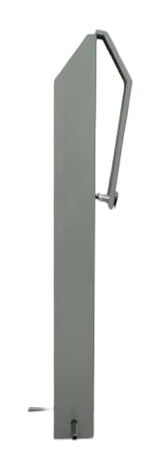

La prise de mesure PM100 sécurisée (prise de potentiel) est réalisée en acier inoxydable et combine les avantages des modèles plastique, béton ou polyester : robuste, accès aisé des câbles, installation facile. Elle est fermée par un couvercle amovible verrouillé par une serrure de type « triangle ».

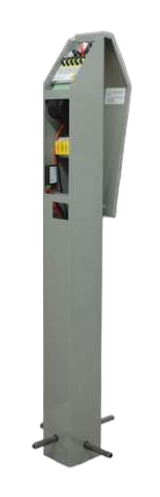

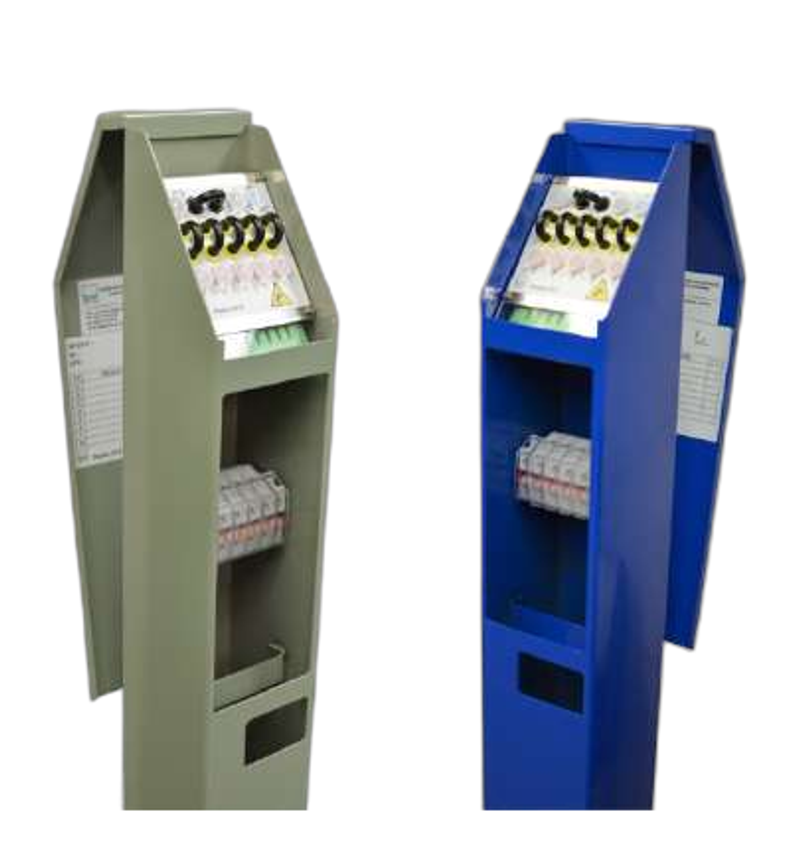

Elle est équipée d'une platine de mesure 8VS (8 voies de 1 × 16 mm²) à embases « banane » Ø4 mm sécurisées classe III en or et capuchons de protection, d'un connecteur de liaison 8 voies 16 mm², de 6 cavaliers banane Ø4 mm en or, d'une étiquette de repérage et de câblage, d'un rail DIN Oméga 7.5 accueillant 7 bornes 1 × 35 mm² IP21 (adaptation de section), et de 2 tubes d'ancrage pour l'installation.

À quoi sert une prise de mesure

La prise de potentiel est le point d'accès permanent à la conduite enterrée : les câbles soudés sur l'ouvrage y remontent, et le technicien y branche ses appareils lors de chaque campagne. Le long d'un réseau, ces prises jalonnent le tracé et permettent de vérifier la protection sans jamais excaver.

Pourquoi une version sécurisée

En zone urbaine ou sur un site exposé, une prise de mesure accessible à tous s'abîme vite : câbles arrachés, bornes vandalisées, mesures impossibles. La PM100 en inox, fermée par serrure, protège ces raccordements. La platine 8VS et son bornier facilitent les mesures et les modifications de câblage sans outillage particulier.

Caractéristiques techniques : Prise de mesure PM100 sécurisée

Documentation : Prise de mesure PM100 sécurisée
