Câble de protection cathodique

À propos : Câble de protection cathodique

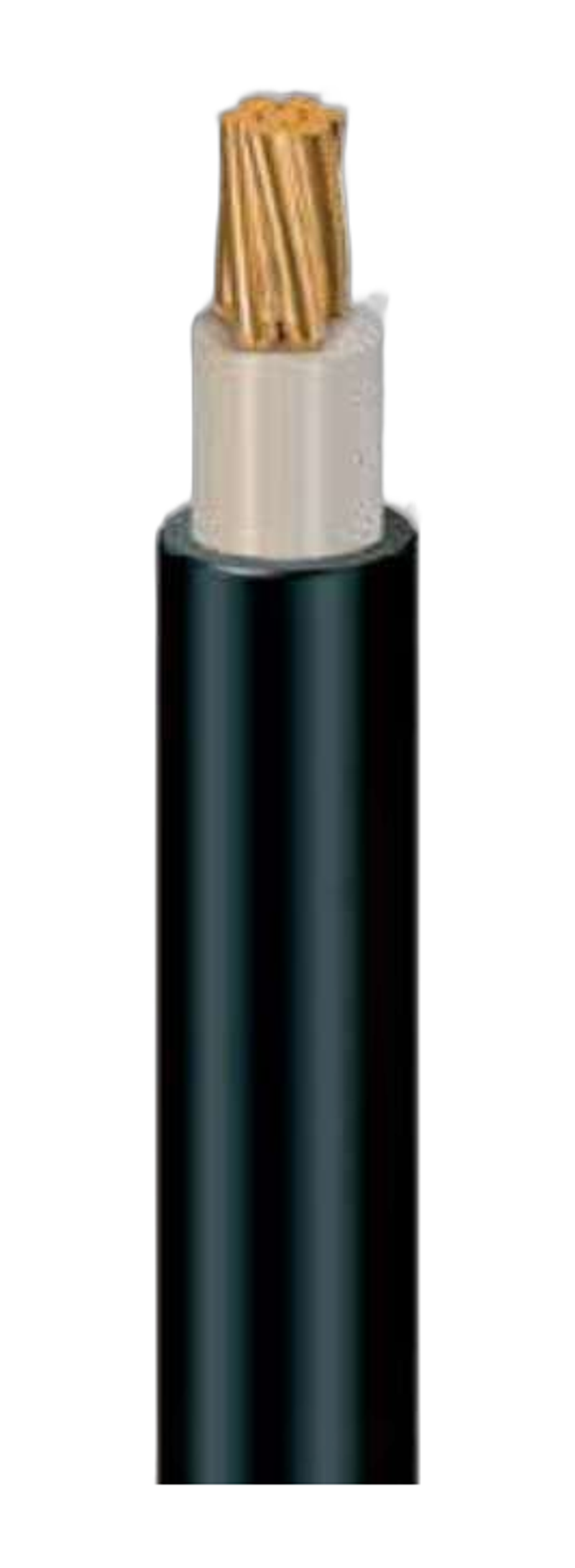

Ce câble de protection cathodique est unipolaire, à âme en cuivre rouge classe 2 (NF EN / CEI 60228), enveloppe isolante en polyéthylène haute densité spécial et gaine PVC noire (type TM1/TM2 selon NF C 32-090, ST1/ST2 selon CEI 60502-1). Il répond aux normes IEC 60228 et SPEC 03/0003/03 (GDF), adapté de XP C 32-321, et présente une tenue au feu CEI 60332-1 / NF C 32-070 catégorie C2.

Il est destiné à l'alimentation en courant continu des circuits de protection cathodique d'ouvrages enterrés ou immergés. Classé BE3 (risques d'explosion) sous réserve des conditions de la norme NF C 15-100, non armé, il doit être protégé de tout risque de détérioration mécanique. Il est conçu pour résister à l'hydrolyse et aux pollutions chimiques. Tension 0,6/1 kV, classe Eca.

Le rôle du câble dans l'installation

Dans une protection cathodique, tout le courant passe par les câbles : du redresseur au déversoir, de la structure au retour, des prises de potentiel aux points de mesure. Un câble endommagé ou dont l'isolant se dégrade crée une fuite de courant, voire une coupure du circuit, et la protection cesse sans signe visible. C'est pourquoi on utilise un câble spécifique, résistant à l'hydrolyse et aux pollutions chimiques du sol.

Quand le choisir

Pour l'alimentation en courant continu des circuits de protection d'ouvrages enterrés ou immergés : liaisons redresseur, structure et coffrets. Non armé, il se pose protégé des agressions mécaniques. Pour les câbles d'anode exposés au chlore produit à l'anode, préférez le câble KYNAR (PVDF).

Caractéristiques techniques : Câble de protection cathodique

Documentation : Câble de protection cathodique
