Éclateur EXFS 100 KU (zone 1)
Réf. DIP-125
Éclateur d'isolement antidéflagrant EXFS 100 KU pour zone 1 (Ex d IIC T6). Courant de foudre 100 kA (10/350 µs), tension d'amorçage ≤1,25 kV, IP67, câble 2×25 mm².
Description

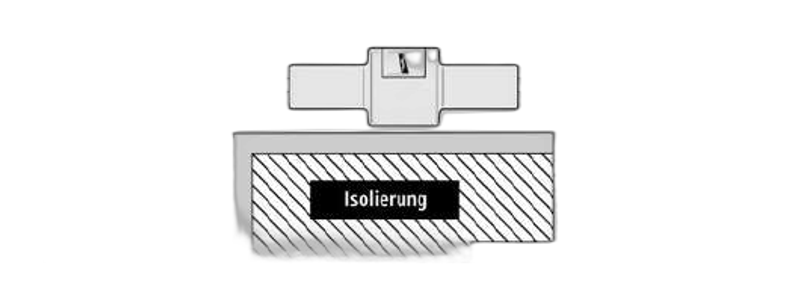

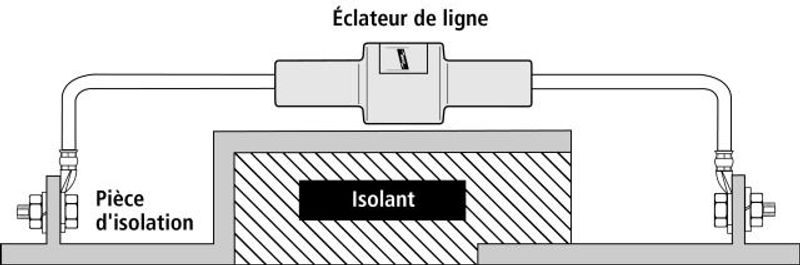

L'EXFS 100 KU est un éclateur d'isolement selon NF EN / CEI 62561-3 (réf. IPSI DEH 923101), destiné à la protection foudre en zone à risque d'explosion (zone 1). Il présente un courant de choc foudre (10/350 µs) Iimp de 100 kA (classe de tenue H), une tension alternative permanente assignée de 250 V (50/60 Hz) et une tension d'amorçage de choc ≤1,25 kV.
Sa température d'utilisation est de -40 à +60 °C (montage -5 à +50 °C), pour un indice IP67. Le boîtier en matière plastique, étanche à l'eau et enrobé par injection, mesure 123 mm × Ø34 mm ; le raccordement se fait par câble NYY-J 1×25 mm² (2 × ~2000 mm). Marquages gaz II 2 G Ex d IIC T6 Gb et poussières II 2 D Ex tb IIIC T80 °C Db ; certifications ATEX (DEKRA 11ATEX0178 X) et IECEx (KEM 09.0051X).
Caractéristiques techniques
| Type | Éclateur d'isolement EXFS 100 KU (NF EN/CEI 62561-3) |
| Réf. IPSI | DEH 923101 |
| Zone ATEX | Zone 1 – Ex d IIC T6 Gb / Ex tb IIIC T80 °C Db |
| Courant de foudre (10/350) Iimp | 100 kA (classe H) |
| Tension assignée (50/60 Hz) | 250 V |
| Tension d'amorçage de choc | ≤ 1,25 kV |
| Température | -40 à +60 °C (montage -5 à +50 °C) |
| Indice de protection | IP67 |
| Boîtier | Plastique injecté, 123 mm × Ø34 mm |
| Raccordement | Câble NYY-J 1×25 mm² (2 × ~2 m) |
