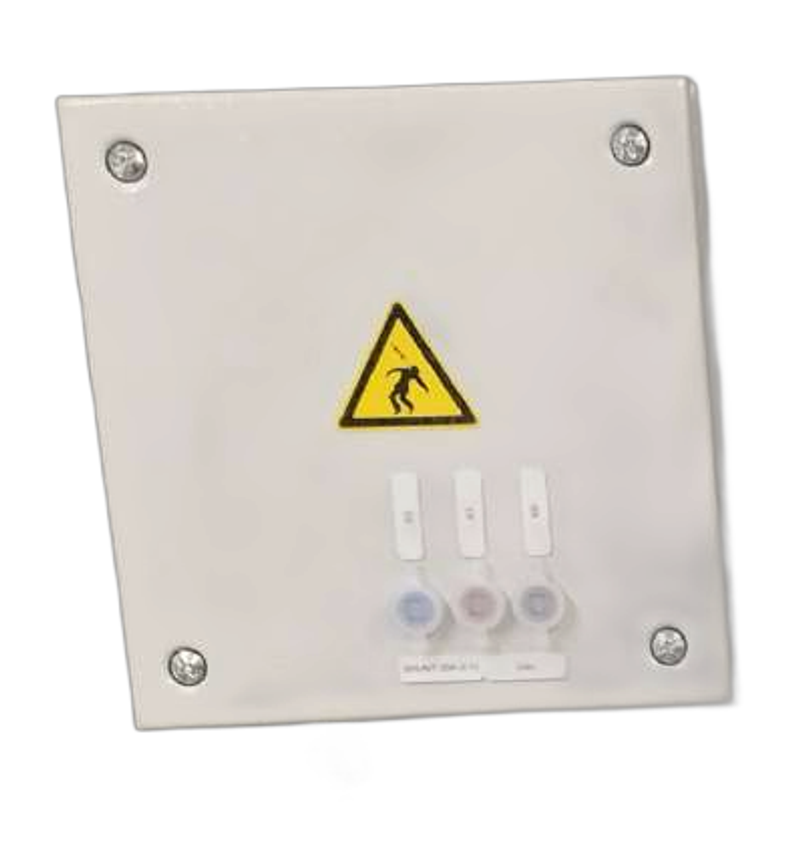

FAC100 – Cellule de découplage / filtre AC
Réf. DIP-033
Cellule de découplage FAC100 : coupe le courant DC de protection cathodique entre deux structures tout en laissant passer l'AC. Courant nominal 32 ou 40 A AC. Hors zone ATEX.
Description
Le FAC100 découple deux systèmes de mise à la terre : il coupe les courants DC de protection cathodique entre deux structures tout en laissant passer les courants alternatifs. Le courant nominal AC est, selon les versions, de 32 ou 40 A.
Le filtre F100 AC se compose d'une batterie de condensateurs 33 000 µF / 63 V, d'un boîtier acier 20 × 2 × 15 cm, d'une protection contre les surtensions et d'un shunt de mesure 100 mV / 20 A à deux fiches. En option, il peut être intégré dans une prise de mesure et couplé à un coffret (câble HO7RN-F 1×10 mm² ou 2×10 mm²). Équipement polyvalent adapté au milieu industriel sévère, il n'est pas utilisable en zone ATEX (préférer alors le FAC200 ou équivalent).
Caractéristiques techniques
| Fonction | Découplage DC / passage AC entre structures |
| Courant nominal AC | 32 ou 40 A selon version |
| Condensateurs | 33 000 µF / 63 V |
| Shunt de mesure | 100 mV / 20 A |
| Boîtier | Acier 20 × 2 × 15 cm |
| Protection | Contre les surtensions |
| Raccordement | Câble HO7RN-F 1×10 ou 2×10 mm² |
| Limite | Non utilisable en zone ATEX (voir FAC200) |
