Puits de mesure
Réf. DIP-077
Puits de mesure en PVC Ø50 mm avec coupon témoin à enterrer, brasure argent et résine époxy. Surfaces de 1 à 100 cm², hauteurs 0,50 ou 1,45 m, câble H07RN-F.
Description

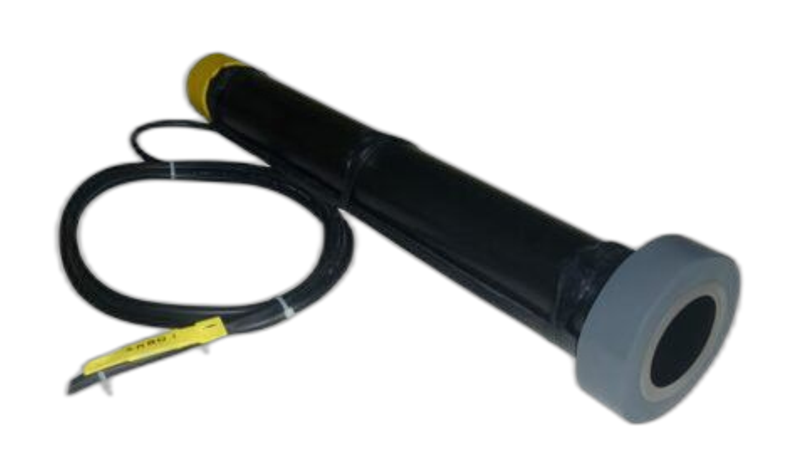

Le puits de mesure est constitué d'un corps en PVC (Ø50 × 3,7 mm) avec une bague en acier (tube mécanique laminé à chaud, collé à l'araldite sur le PVC), d'un coupon témoin et d'un câble électrique H07RN-F 1×2,5 mm² souple. Le câble est noyé dans l'acier puis brasé à l'argent 40 % (sans brasure étain), avec une résine époxy (pas de polyester) et un bouchon de protection. Une protection anticorrosion sur le coupon est à retirer avant utilisation.
Les surfaces témoin disponibles sont de 1, 5, 10, 25, 50 ou 100 cm². La hauteur est de 0,50 m (câble standard 3,50 m, 3 colliers Colson) ou 1,45 m (câble 4,50 m, 5 colliers Colson). À préciser à la commande : la surface du témoin, la hauteur et la longueur du câble.
Caractéristiques techniques
| Corps | PVC Ø50 × 3,7 mm |
| Bague | Acier laminé à chaud (collage araldite) |
| Brasure | Argent 40 % (sans étain) |
| Résine | Époxy |
| Câble | H07RN-F 1×2,5 mm² souple (longueur sur demande) |
| Surfaces témoin | 1 / 5 / 10 / 25 / 50 / 100 cm² |
| Hauteurs | 0,50 m (câble 3,50 m) ou 1,45 m (câble 4,50 m) |
| Colliers | 3 (0,50 m) ou 5 (1,45 m) Colson |
