Indicateur de passage de racleur

À propos : Indicateur de passage de racleur

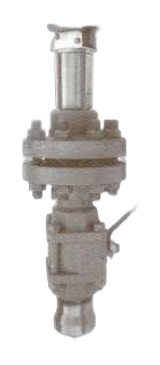

L'indicateur de passage de racleur convient à tous les diamètres à partir de DN 3", pour une pression de service jusqu'à ANSI 900 (supérieure sur demande) et conforme aux normes NACE. Son principe opérationnel repose sur un aimant en terre rare avec un actionneur à faible couple ; les pièces internes sont en acier inoxydable, les joints au pas métrique et les joints toriques en Viton (autre type sur demande).

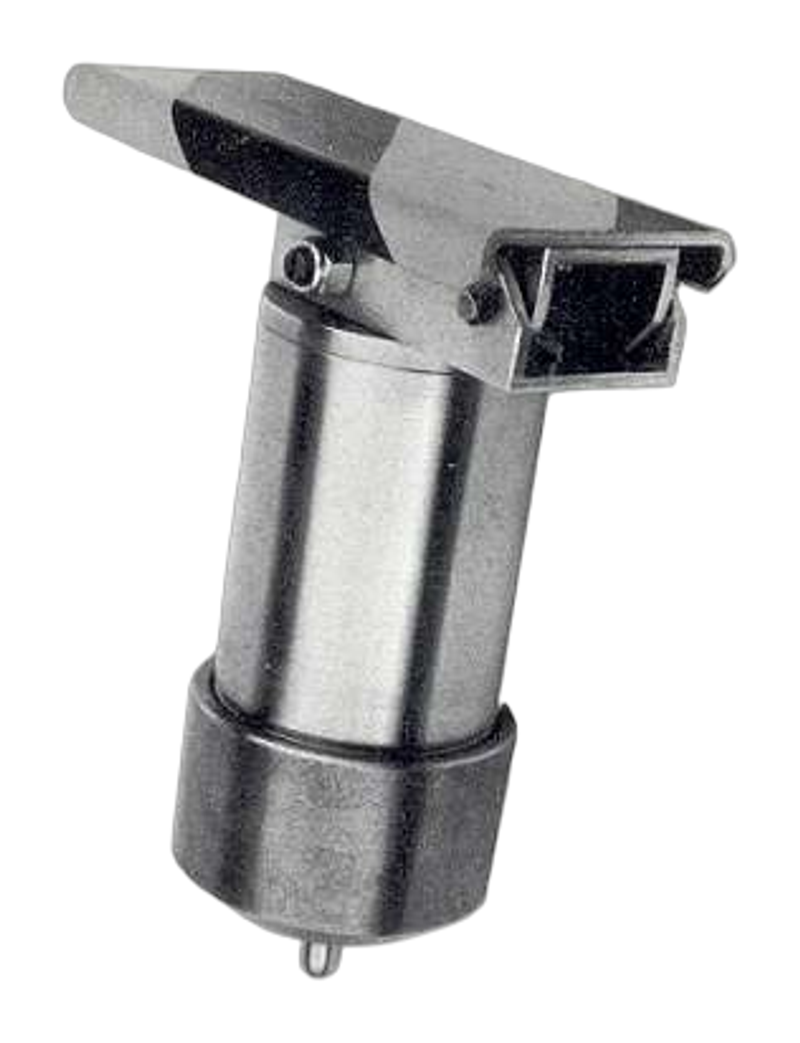

Le détecteur est spécialement étudié pour satisfaire les méthodes de signalisation les plus strictes. L'actionneur omnidirectionnel ne peut endommager les racleurs ou les sphères ni être endommagé par leur passage, et sa liberté totale de mouvement autorise toute position de montage. Le drapeau se positionne sur 90° pour une plus grande visibilité, le réenclenchement est automatique et instantané, et l'absence de joints en mouvement limite les risques de fuite. De conception simple et sans maintenance, il s'adapte facilement sur des piquages existants. Possibilité d'utilisation avec des racleurs en mousse.

À quoi sert-il

Lors d'une opération de raclage, il faut savoir où se trouve le racleur : est-il bien parti, a-t-il franchi tel tronçon, est-il arrivé ? L'indicateur de passage, monté sur la conduite, signale le passage du racleur ou de la sphère par un drapeau visible. C'est la confirmation simple que l'opération progresse, et un repère pour localiser un racleur bloqué.

Où l'installer

En général au départ et à l'arrivée de la gare de raclage, ainsi qu'en des points intermédiaires sur les longues conduites. Sa compatibilité avec les racleurs en mousse et son montage sur piquages existants permettent d'équiper une installation déjà en service.
