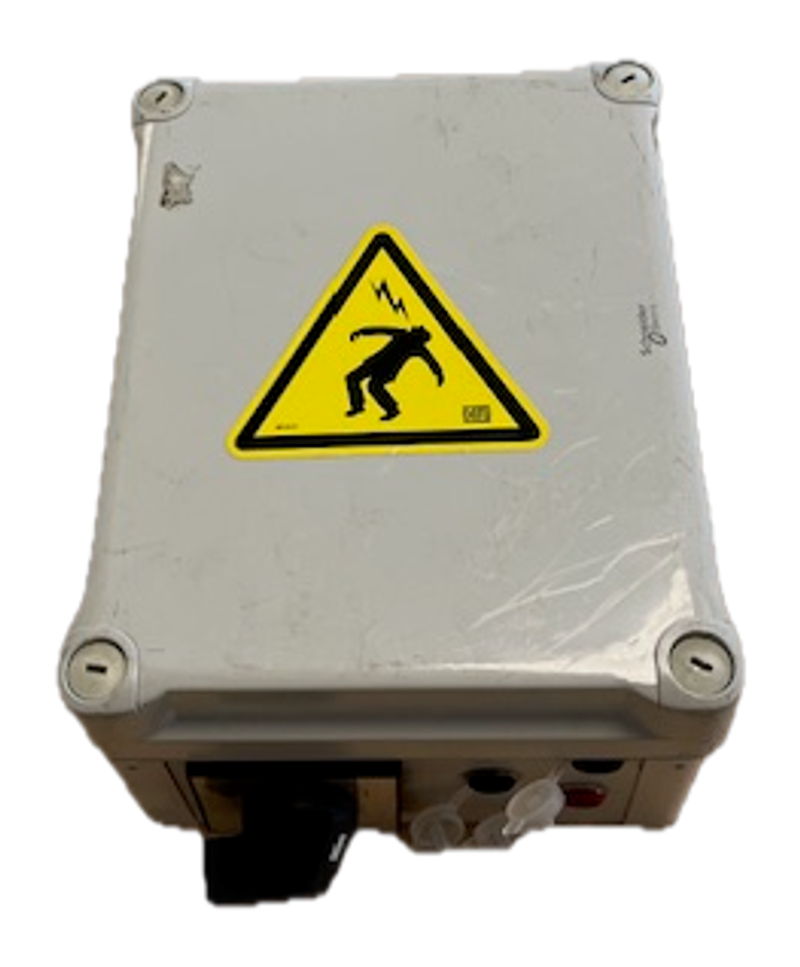

Filtre AC temporaire TMP20
Réf. DIP-223
Filtre AC temporaire TMP20 pour tests terrain : installé sur des MALT provisoires pour mesurer les perturbations AC sur une canalisation. Courant 20 A (5 à 100 A sur demande).
Description
Les filtres AC type TMP sont des filtres pour réaliser des tests sur le terrain. De petite taille, ils peuvent être installés sur des mises à la terre (MALT) provisoires (piquets, gaine, rambarde, terre électrique…) et se déploient sur l'ensemble d'une canalisation afin de mesurer les perturbations AC, MALT provisoires activées ou désactivées via le commutateur. Leur mise en place permet d'identifier les zones d'implantation optimales des systèmes de mise à la terre AC des conduites. Ils s'utilisent pour les expertises sur conduites sujettes aux perturbations AC.
Le TMP20 est composé d'une batterie de condensateurs 10 000 µF, d'un coffret ABS 19 × 23 × 13 cm, de 3 fiches pour le raccordement d'un MiniLog2 ou équivalent, d'un commutateur 25 A et d'un shunt de mesure 20 A/100 mV. Par défaut, les filtres sont prévus pour un courant maximum de 20 A, compatible avec le courant admissible dans les cordons de mesure 4 mm ; sur demande, des filtres temporaires de 5 A à 100 A peuvent être réalisés.
Caractéristiques techniques
| Type | Filtre AC temporaire TMP20 (tests terrain) |
| Fonction | Mesure des perturbations AC sur MALT provisoires |
| Condensateurs | 10 000 µF |
| Coffret | ABS 19 × 23 × 13 cm |
| Commutateur | 25 A |
| Shunt | 20 A / 100 mV |
| Raccordement | 3 fiches (MiniLog2 ou équivalent) |
| Courant | 20 A par défaut (5 à 100 A sur demande) |
