Kit isolant AA1 – PN20/50/100 (Class 150#/300#/600#)

Description

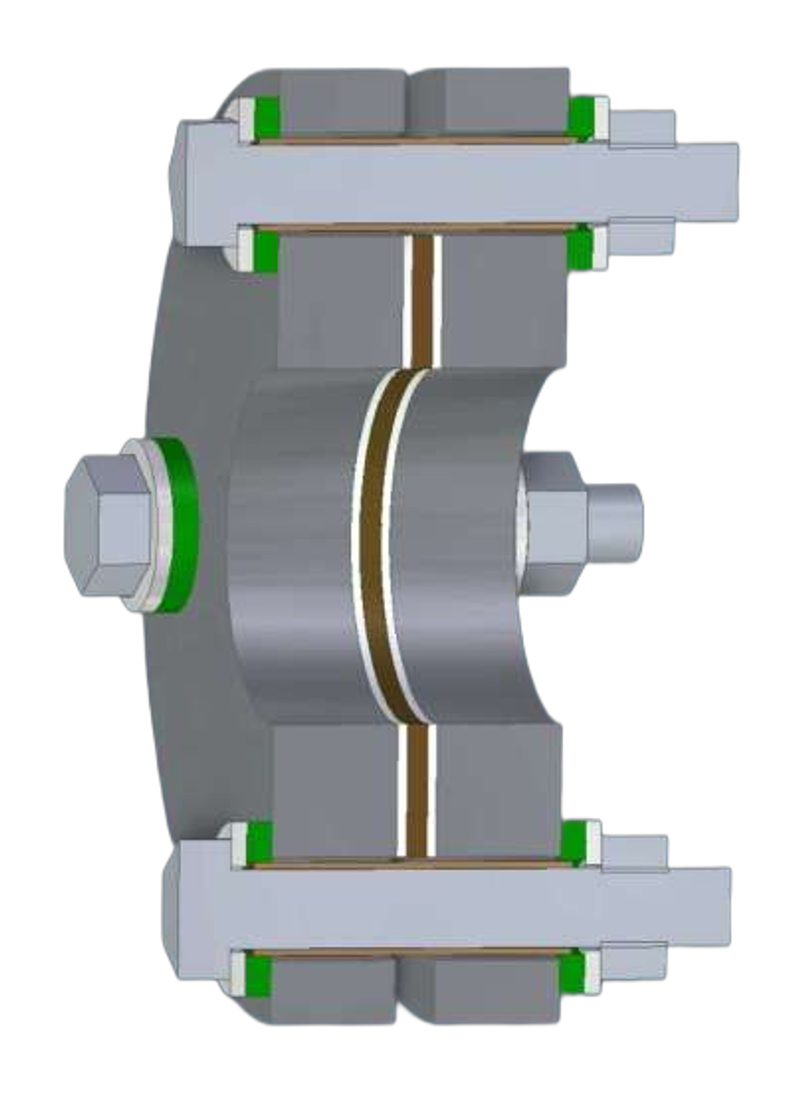

Le kit isolant de bride type AA1 assure l'isolement électrique d'une jonction boulonnée. Son joint central est en toile bakélisée norme DIN HGW2082 (résistance à la compression 320 MPa, rigidité diélectrique 1 kV/mm). Les tubes isolants (canons) sont en papier bakélisé norme DIN HP2065 (8,3 kV/mm) et les rondelles en G10 sont adaptées au serrage au couple ; les tests ont été réalisés par le CETIM.

Le kit se compose d'une partie centrale (bakélite < 90 °C, G11 < 120 °C ou isolant R < 330 °C selon la température), de deux éléments d'étanchéité en Klingersil® C4324 (ép. 1,5 mm), de canons (bakélite, G11, silicone ou Mylar®) et de rondelles isolantes (G10, G11 ou isolant R). La température admissible du kit est fonction de l'élément le plus faible.

Il est disponible en PN20/50/100 et classes 150#/300#/600#, du petit diamètre jusqu'aux grands diamètres sur demande. Le couple de serrage n'est pas disponible pour les kits AA1 (privilégier les kits AA4 en cas de serrage contrôlé). La boulonnerie est à la charge du client.
