Collier de centrage type PA/PE
Réf. DIP-174

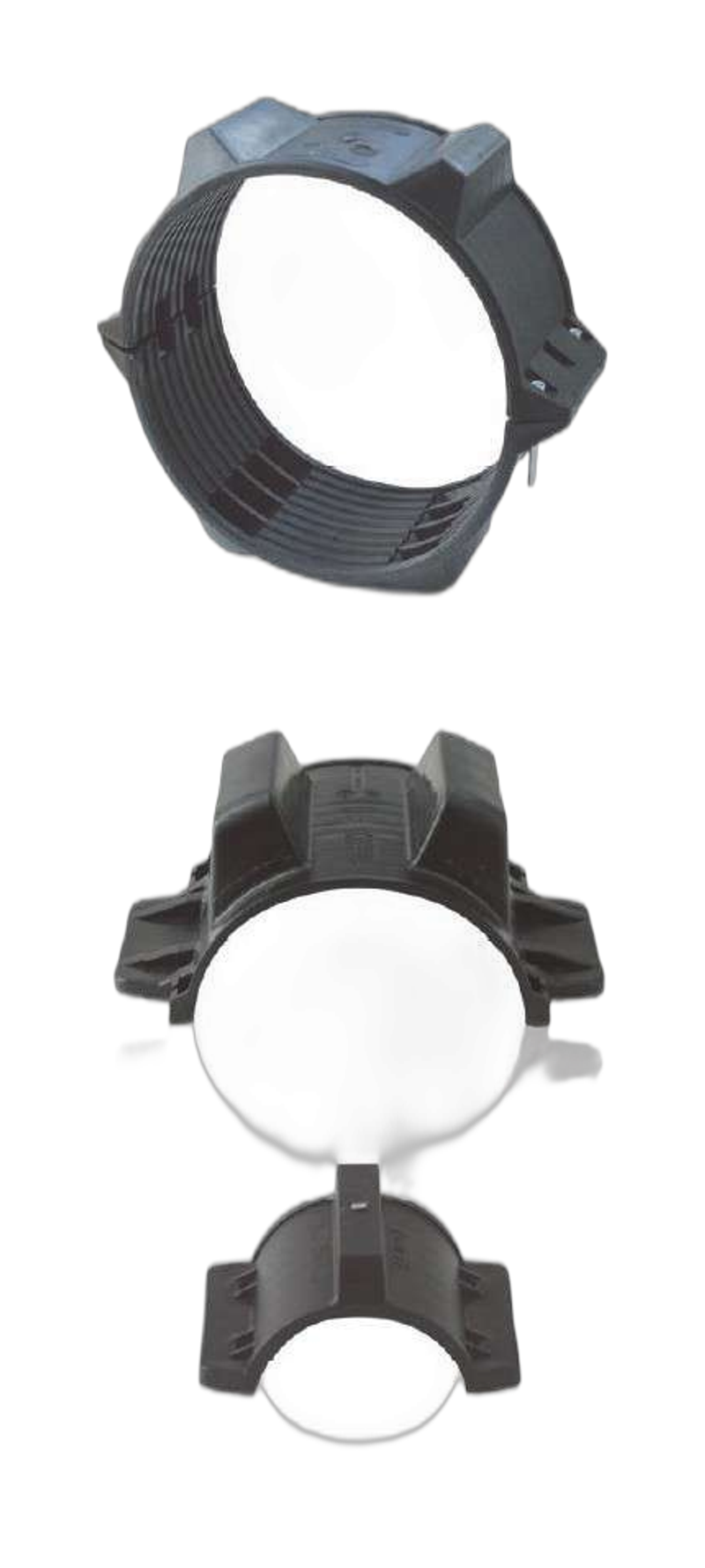

Collier de centrage type PA/PE en deux demi-coquilles pour canalisations Ø25 à 336 mm. Code type = diamètre (pouces) + hauteur de patin (mm). Visserie fournie.
Description
Les colliers de type PA/PE sont disponibles pour les canalisations de diamètre extérieur compris entre 25 et 336 mm. Le produit se compose de deux demi-coquilles, et la visserie nécessaire au montage est fournie. Le code de type indique le diamètre extérieur de la canalisation en pouces et la hauteur de patin en mm (par exemple PA/PE 4-38 = canalisation de 4", hauteur de patin 38 mm).
La hauteur de patin se calcule en fonction de la différence de diamètre entre la canalisation et la gaine, en tenant compte des dimensions réelles (revêtements et supports). Exemple : une canalisation revêtue PE DN100 (Ø117,9 mm) dans une gaine acier DN200 (Ø intérieur 206,5 mm) donne (206,5 - 117,9) / 2 = 44,3 mm, soit le type PA/PE 4-38 (hauteur immédiatement inférieure dans le tableau).
Caractéristiques techniques
| Type | Collier de centrage type PA/PE (deux demi-coquilles) |
| Diamètres | Ø25 à 336 mm |
| Codification | Diamètre (pouces) + hauteur de patin (mm) |
| Hauteur de patin | Calculée selon l'écart canalisation/gaine |
| Visserie | Fournie |
