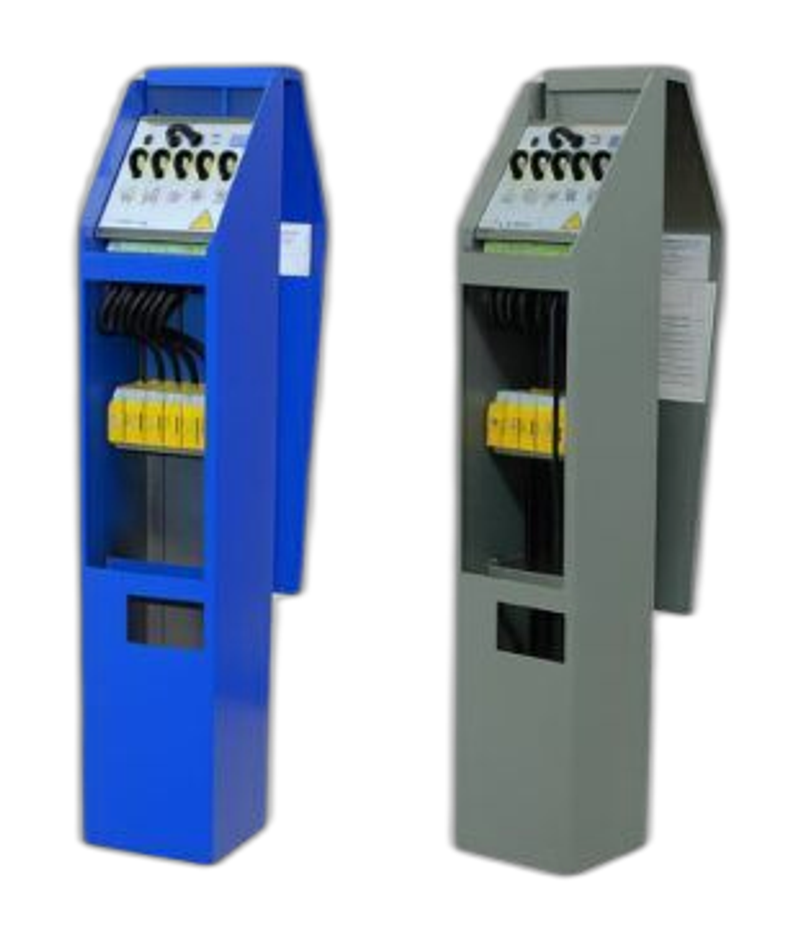

Borne de prise de potentiel PM100

Description

La prise de mesure PM100 de rénovation sécurisée (prise de potentiel) est réalisée en acier inoxydable et combine les avantages des modèles plastique, béton ou polyester. Elle sert au remplacement d'une borne plastique ou d'un coffret aluminium installé sur un tube Ø2" : robuste, accès aisé des câbles, mise en œuvre simple, très faible coût de pose. Issue de la gamme PM100, elle est fermée par un couvercle amovible verrouillé par une serrure de type « triangle ».

Elle est équipée d'une platine de mesure 8VS (8 voies de 1 × 16 mm²) à embases « banane » Ø4 mm sécurisées classe III en or et capuchons de protection, d'un connecteur de liaison 8 voies 16 mm², de 6 cavaliers banane Ø4 mm en or, d'une étiquette de repérage et de câblage, d'un rail DIN Oméga 7.5 accueillant 7 bornes 1 × 35 mm² IP21 (adaptation de section), et d'un support clip permettant l'installation par simple clip, sans visserie.
