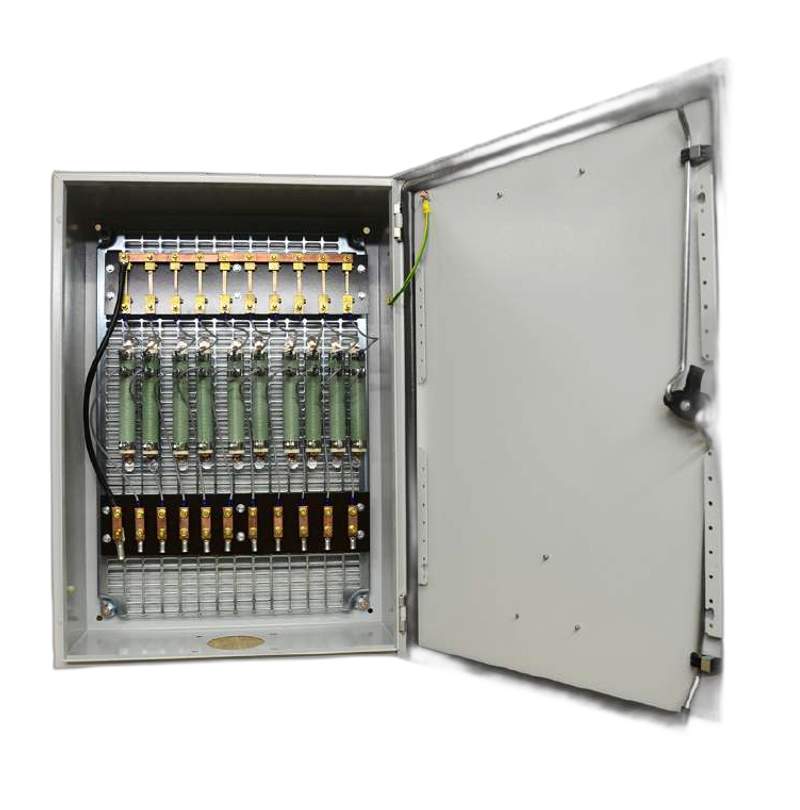

Coffret de soutirage de courant CAA / CSC
Réf. DIP-007
Coffret d'alimentation anodique (CAA) ou cathodique (CSC) pour raccorder les câbles d'anodes ou de structure au transformateur-redresseur et mesurer le courant. Étanche IP55/IK10.
Description
Le coffret de soutirage de courant est installé au niveau de chaque champ anodique (CAA) ou pour le retour du courant de protection vers le négatif du redresseur (CSC). Il raccorde les câbles de liaison des anodes ou structures au pôle positif ou négatif du convertisseur (ou transformateur-redresseur) et permet de réaliser les mesures de courant.
Étanche en tôle ou inox (IP55/IK10, RAL 7032), il existe en 40×40×20 cm ou 60×40×40 cm. Chaque coffret reçoit une platine isolante en bakélite (ép. 5 mm), une barrette de liaison cuivre, des résistances ajustables type RBCA (ex. 10 Ω/100 W), des shunts ampèremétriques 10 A/100 mV, des barrettes de sectionnement amovibles en cuivre, des cosses à sertir et des manchons thermorétractables de repérage. Il est livré avec un tube support Ø3" en acier galvanisé de 1,40 m.
Caractéristiques techniques
| Types | CAA (alimentation anodique) / CSC (retour cathodique) |
| Coffret | Tôle ou inox, IP55/IK10, RAL 7032 |
| Dimensions | 40×40×20 cm ou 60×40×40 cm |
| Platine | Bakélite, ép. 5 mm |
| Résistances | Ajustables type RBCA (ex. 10 Ω/100 W) |
| Shunts | Ampèremétriques 10 A/100 mV |
| Support | Tube Ø3" acier galvanisé 1,40 m |
| Configuration | Nombre de départs « x » à la demande |
