Anodes fer-silicium

À propos : Anodes fer-silicium

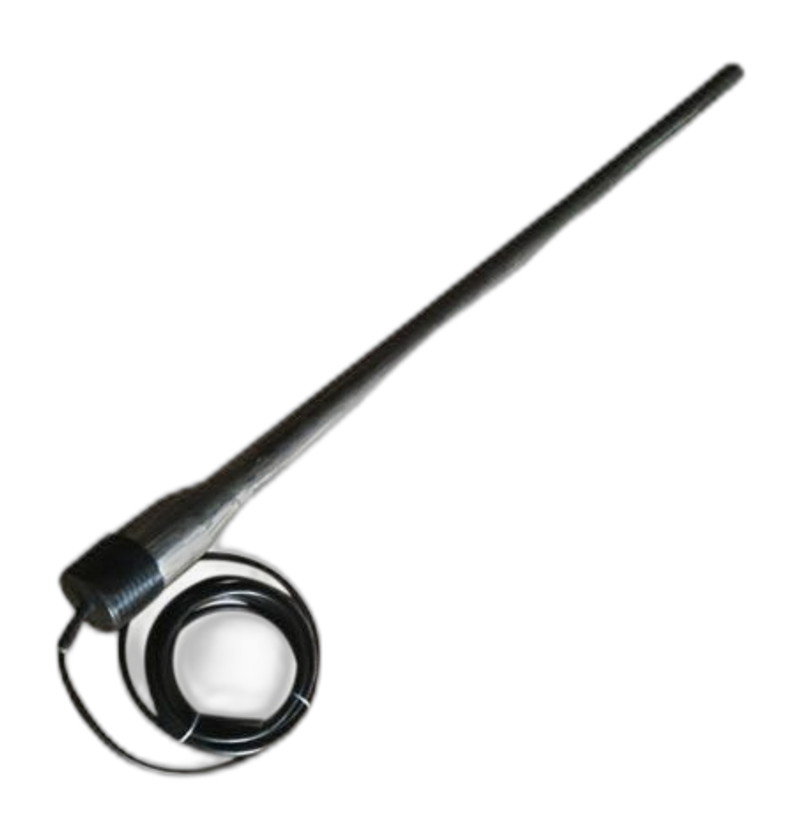

Les anodes fer-silicium (Fe/Si) forment le déversoir d'un système de protection cathodique par courant imposé : reliées au pôle positif du transformateur-redresseur, elles diffusent dans le sol ou dans l'eau le courant qui protège les structures et conduites en acier. Leur alliage de fonte à haute teneur en silicium se consomme très lentement, ce qui leur assure une longue durée de service en eau douce comme en eau de mer, en sol comme en remblai — d'où leur emploi courant aussi bien sur les réseaux enterrés que sur les ouvrages immergés. La composition au chrome est à privilégier dans les milieux les plus agressifs.

Elles sont coulées en plusieurs tailles et formes (Ø 30 à 76 mm, longueur 300 à 1 525 mm, poids 2 à 50 kg), avec une configuration de tête spéciale possible sur demande. Deux compositions sont disponibles : Fe/Si (silicium 14,25-15,25 %) et Fe/Si/Cr (avec chrome 4-5 % pour les milieux plus agressifs).

Les vitesses de consommation typiques (gamme Ferroline) sont d'environ 0,11 kg/A·an en eau douce, 0,31 à 0,47 kg/A·an en eau de mer, 0,68 kg/A·an en eau souterraine/sable et 0,10 kg/A·an en remblai charbonneux.

Quel rôle dans une installation

Une installation à courant imposé comprend une source, le transformateur-redresseur, et un déversoir chargé de faire passer le courant dans le sol ou l'eau. Les anodes fer-silicium constituent ce déversoir. Contrairement à une anode sacrificielle, elles ne protègent pas par leur propre dissolution : elles conduisent le courant fourni par le redresseur, en se consommant très lentement.

Fe/Si ou Fe/Si/Cr ?

La version Fe/Si convient aux sols et eaux peu agressifs. Dans les milieux les plus agressifs, la version au chrome résiste mieux et dure plus longtemps. Les vitesses de consommation indiquées plus haut montrent l'écart selon le milieu : c'est à partir d'elles, et de la durée de vie visée, qu'on calcule la masse d'anodes nécessaire.

Bon à savoir

La durée de vie réelle d'un déversoir dépend autant de sa mise en œuvre que de l'alliage : un remblai carboné bien compacté autour des anodes abaisse leur résistance et répartit leur consommation.
