Ballons obturateurs

À propos : Ballons obturateurs

Les ballons obturateurs servent à obturer les conduites de gaz de pression moyenne et forte. Le type A est un ballon simple (DN50 à 1000 mm / 2"-40"), équipé d'une soupape avec nipple et bouchon de caoutchouc standard. Le type B est un ballon simple avec mécanisme de mesure de la pression interne de la conduite (DN50 à 600 mm). Le type C réunit des ballons doubles à sécurité doublée : chaque ballon a une arrivée d'air individuelle et un seul perçage de conduite suffit (DN50 à 400 mm). Le type D est un ballon simple pour pressions plus fortes, avec gaine térylène (DN50 à 600 mm).

L'équipement de base varie selon le type : une ou deux soupapes avec nipple(s), des manomètres pour le type C, des bouchons de caoutchouc standard (sauf modèle G) et une gaine térylène pour le type D. Plusieurs modèles sont disponibles (1/2 ; S/L/O ; G ; G/P).

À quoi servent-ils

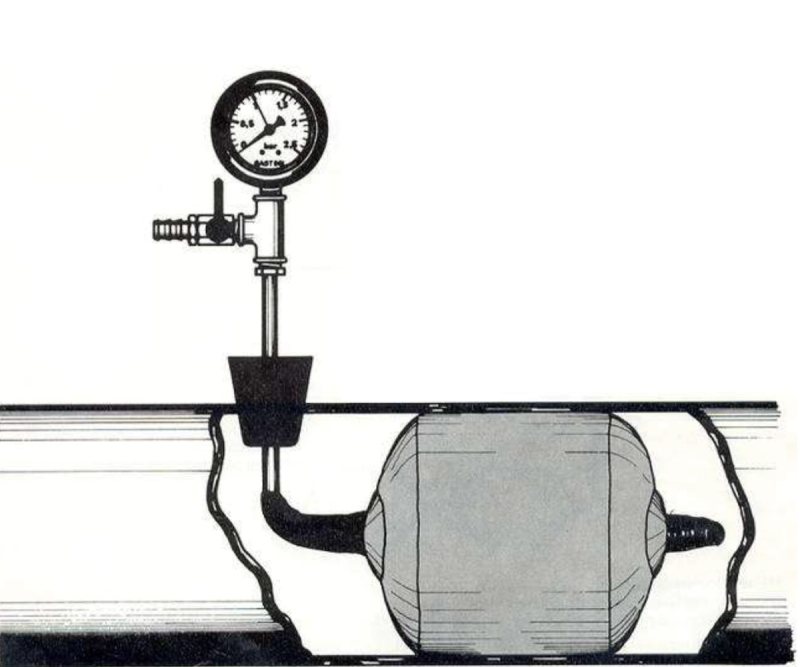

Pour intervenir sur une conduite de gaz sans vider tout le réseau, il faut isoler le tronçon de travail. Le ballon obturateur, introduit par un perçage puis gonflé, bloque la conduite de part et d'autre de l'intervention : réparation, raccordement, remplacement d'un tronçon.

Quel type choisir

Le choix dépend du diamètre, de la pression et du niveau de sécurité attendu. Le type A couvre la plage de diamètres la plus large. Le type B permet de suivre la pression de la conduite pendant l'intervention. Le type C double l'obturation avec un seul perçage, pour les interventions où une fuite serait la plus lourde de conséquences. Le type D est destiné aux pressions plus fortes.
